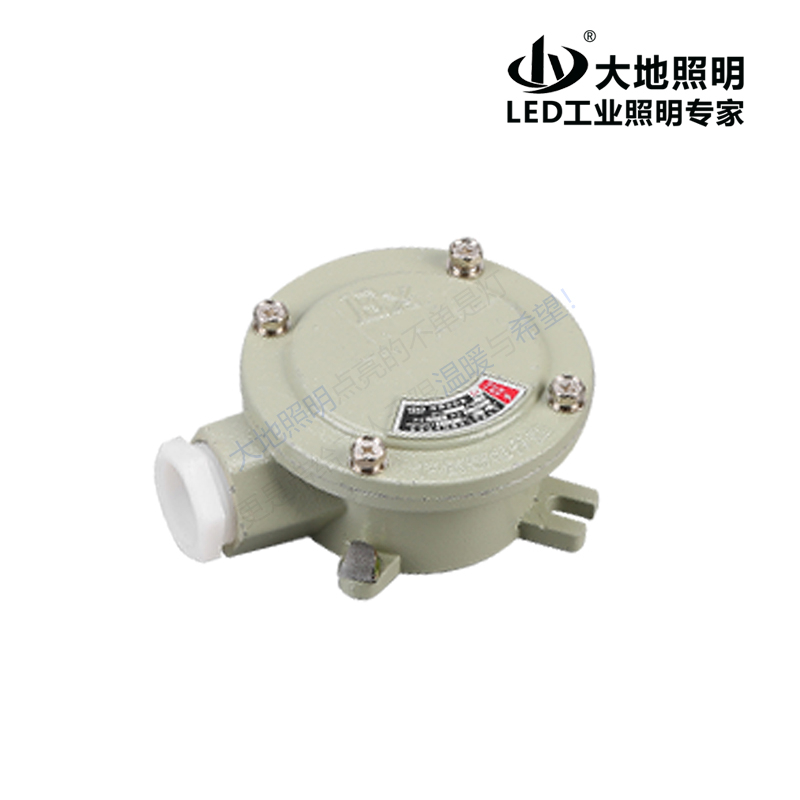

AH防爆接线盒一通

铸铝合金外壳,表面喷涂,外形美观;引入口具有多种方式及规格,满足现场各种布线需要。

产品文档

适用范围

1、适用于爆炸性气体环境1区、2区;

2、适用于可燃性粉尘环境20区、21区、22区;

3、适用于IIA、IIB、IIC级爆炸性气体环境;

4、适用于温度组别为T1~T6的环境;

5、适用于海洋石油平台、石油开采、炼油、储存、油轮、化工、医药、纺织、印染、军工等危险场所作照明、电力及控制线路的连接。

产品特点

■壳体采用铝合金压铸成型,表面高压静电喷塑;

■引入口具有多种方式及规格,满足现场各种布线需要;
■放扭转接线端子,安全可靠,接线方便;
■引入口螺纹型式常规为管螺纹,也可根据要求加工成公制螺纹或NPT螺纹;

■钢管或电缆布线。


注意事项:

1、引入口螺纹形式为管螺纹,也可根据用户要求定制;

2、常规供货时,吊盖引入口与客体引入口螺纹规格一致,如有特殊要求订货时请注明;

3、订货时,请在型号后明确注明所需产品的防爆型式。

例如:

1.若需订购防爆接线盒,引入口规格为G3/4'、二平、ⅡC级产品,则订货号为“AH-G3/4二平(ⅡC)”;

2. 若需订购防爆接线盒,引入口规格为G1/2'、三吊、增安型产品,则订货号为“AH-G1/2三吊(e)”;

3. 若需订购粉尘防爆接线盒,引入口规格为G1'、四平,则订货号为“AH-DIP-G1四平(ⅡC)”;

技术参数

型号规格

电压

电流

接口尺寸

螺纹规格

AH防爆接线盒一通平

AC380V/220V

10A-20A

4分管DN15

G1/2

AH防爆接线盒一通平

AC380V/220V

10A-20A

6分管DN20

G3/4

AH防爆接线盒一通平

AC380V/220V

10A-20A

1寸DN25

G1

AH防爆接线盒一通平

AC380V/220V

10A-20A

1.2寸DN32

G1-1/4

AH防爆接线盒一通平

AC380V/220V

10A-20A

1.5寸DN40

G1-1/2

其他:

1、执行标准:GB3836.1、GB3836.2、GB3836.3、IEC60079;

2、防爆标志:ExdIIBT6、ExdIICT6、ExeIIT6;

3、户内、户外防护等级:IP54、IP55、IP65;

4、进线口螺纹:G1/2、G3/4、G1

5、材质分为:铸铝,铸钢,不锈钢;
